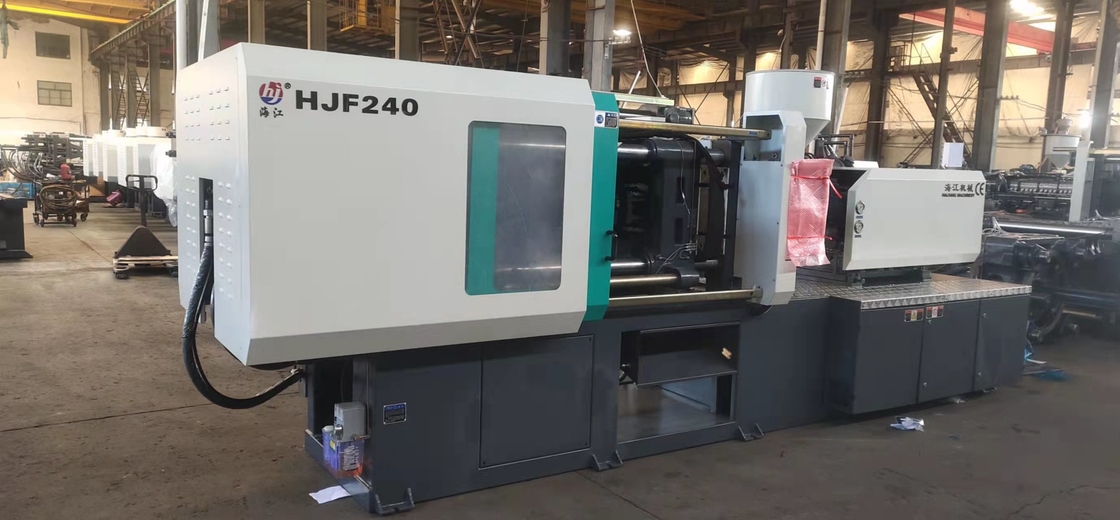

Préformation de bouteille d'ANIMAL FAMILIER de 16 cavités faisant la machine automatique de moulage par injection avec le moteur servo |
Détails sur le produit:
|
Structure: | Horizontal | Type en plastique: | Thermoplastique |
---|---|---|---|
Manière de plastification: | À vis | Fixage de la manière: | Hydraulique et mécanique |
Automation: | Automatique | Paquet de transport: | emballage standard d'exportation |
Code de HS: | 8477101090 | Fixage de la force: | 2400Kn |
Matériel: | pp, ABS, ANIMAL FAMILIER, picoseconde, etc., | ||
Surligner: | Économie d'énergie de machine de moulage par injection d'animal familier,Injection à grande vitesse d'ANIMAL FAMILIER faisant la machine,Machine en plastique de moulage par injection de préformation |
Généralement, la machine de moulage par injection de précision a deux index : l'erreur répétée de la taille de produit et l'erreur répétée de poids du produit.
Il est difficile comparer l'ancien en raison de la taille et de l'épaisseur du produit, alors que ce dernier représente le niveau complet du fabricant de machine d'injection. L'erreur de répétition de poids de la machine ordinaire de moulage par injection est environ 1%, la machine meilleure peut atteindre O.8%, la machine de précision est moins de 0,5%, la machine d'ultra-précision est moins de 0,3%, et le de plus haut niveau international est moins d'O.15%.
Les machines d'injection de précision exigent de l'exactitude dimensionnelle des produits d'être à moins de 0.01-0.001 millimètre, et beaucoup de machines de moulage par injection de précision exigent la pression d'injection et la vitesse élevées d'injection ;
le système de fixage est exigé pour avoir la rigidité suffisante et précision de fixage ; la pression, le débit, la température, la mesure et d'autres paramètres sont exigés pour être commandés exactement à l'exactitude correspondante ; l'injection à plusieurs étages ou stepless est employée pour assurer le processus de moulage ;
Les conditions de reproduction et l'exactitude de répétition des produits sont également discutés. La précision répétitive du poids de moulage par injection est stable, qui inclut trois aspects : précision répétitive de plastifier la quantité, précision répétitive de quantité d'injection et représentation de contrôle de température des moules.
Il y a affectation de beaucoup de facteurs ces exactitude, le plus important est l'exactitude de la fabrication et l'ensemble entiers de machine, aussi bien que la configuration pièces hydrauliques et autres de vis, d'appareils électriques, de la machine d'injection, et la qualité du moule.
Fixage de l'unité :
1. Conception optimisée de plateau avec la rigidité élevée et l'espace agrandi entre les tirants
2. disposition basée sur Euromap de plateau avec la T-fente et les trous taraudés, localisant la conception dans le plateau mobile pour améliorer de divers moules de costume
3. Nouvelle conception de système d'éjection avec une plus longue course d'éjection, un plus grand espace et une meilleure rigidité
4. Hydraulique drivien le mécanisme à engrenages d'adjustion de taille de moule
5. Relocalisation de contact de sécurité mécanique pour une opération plus facile
6. la structure de tringlerie pour la bielle avant augmente la force de la bielle considérablement, aussi bien que la rigidité et l'exactitude de l'unité de fixage entière.
Unité d'injection :
1. Guide de haute qualité de mouvement linéaire assurer le lisse et l'exactitude du procédé d'injection
2. La structure d'injection de grande vitesse et de pression peut améliorer la vitesse d'injection
3. Le cylindre jumeau de bec s'assure plus même et structure stable
4. Conception de baril de vis de Specilized pour le divers appareil
Circuit hydraulique :
1. La doubles pression et écoulement de système de contrôle composés proportionnels de valve, fortement sensible et stable
2. Pompe de haute qualité, basses importés dans le bruit, longtemps dans la durée de vie et l'écurie dans la représentation
3. Représentation facultative et meilleure de circuit hydraulique servo de renommée mondiale dans plus à faible bruit et économiseur d'énergie
4. Le contrôle de retour précis du système servo à la pression et à l'écoulement, avec une sensibilité plus élevée et une précision plus précise de répétabilité
5. Valve hydraulique de haute performance, moins d'échec, commutateur rapide, entretien commode
6. Le moule de basse pression protègent le système, qui est plus approprié au moule précis
7. Greese et huile de lubrification dans le système de lubrification dépendant peuvent lubrifier partout dans la meilleure situation
Système électrique :
1. Contrôle par la double unité centrale de traitement, l'affichage technique de catégorie de l'utilisation X86 300MHz du système HMI. Les employés de système un microprofessor de RISC 140MHz, avec la consommation de bruit-immunité, sans fan et de puissance faible de grande vitesse, structure de gestion indépendante améliorer le stablity du contrôle
2. 8,4" écran de visualisation avec la résolution 800*600, écran et facultatif conviviaux choisissent de la langue
3. Équipé du port d'USB (2,0) et de l'Ethernet (ports de 100-base T)
4. 32 points d'entrée et sortie, entendable et point sensible peuvent être remplacés facilement
5. La résolution du transducteur de Linder est 1/65535, plus précis dans le contrôle
6. 120 paramètres technologiques accèdent peuvent être stockés et téléchargés avec les commandes ordinaires d'USB
7. Le cheminement de fin et de température d'injection est affichage de courbe, enregistreur dynamique que le paramètre est modifié, warningis dynamiques exhibés, tout ceux-ci rendent l'opération plus commode.
Contrôleur servo Part :
1. Le contrôle précis élevé le système servo peut commander la pression de la machine, vitesse et l'emplacement avec précision, s'assurent que l'erreur de la précision précise de répétabilité pour la mesure tirée est <0>
2. Réponse sensible élevée puisque le vecteur de moteur est assorti avec le contrôleur exactement, il prend seulement 0.5sec inputing le nombre de 0 au maximum comparé à l'autre machine hydraulique traditionnelle de moulage par injection, la série de HJ est plus rapide dans la vitesse avec une durée de cycle plus courte et haut efficace dans la production
3. À faible bruit comparé au système de pompe fixe traditionnelle et de pompe à débit variable, le bruit est 1/10 inférieur dans la circonstance normale, plus appropriée à l'atelier non poussiéreux scellé
4. La performance globale économiseuse d'énergie est 10% davantage et l'entraînement de la capacité est machine plus que commune de 18%. Cette série peut économiser l'énergie 40-80%, et réalise l'efficency de première classe d'énergie
5. Le refroidissement par l'eau sauvant la condition du système pour empêcher le chargement à haute pression sans n'importe quelle puissance de sortie, mène à l'économie de refroidissement par l'eau
SPÉCIFICATIONS | HJF240 | |||
À vis | B | C | ||
Diamètre de vis | Millimètre | 50 | 55 | 60 |
Ration de la vis L/D | L/D | 22,2 | 20 | 18,2 |
Taille de tir (théorique) | cm3 | 508 | 593 | 706 |
Poids d'injection (picoseconde) | g | 462 | 534 | 642 |
Taux d'injection | g/s | 148 | 179 | 202 |
Pression d'injection | MPA | 180 | 160,8 | 128 |
Vitesse de vis | T/MN | 0~180 | ||
Fixage de la force | KN | 2400 | ||
Course s'ouvrante | millimètre | 490 | ||
L'espace entre les tirants | millimètre | 530*510 | ||
Taille de Max.Mold | millimètre | 530 | ||
Taille de Min.Mold | millimètre | 200 | ||
Course d'éjecteur | millimètre | 165 | ||
Tonnage d'éjecteur | KN | 70 | ||
Pression de Max.Pump | MPA | 16 | ||
Puissance de moteur de pompe | Kilowatt | 18,5 | ||
Puissance d'appareil de chauffage | Kilowatt | 11,65 | ||
Dimension de machine (L*W*H) | M | 5.4*1.5*2 | ||
Poids de machine | T | 7 | ||
Capacité de réservoir de stockage de pétrole | L | 340 |
